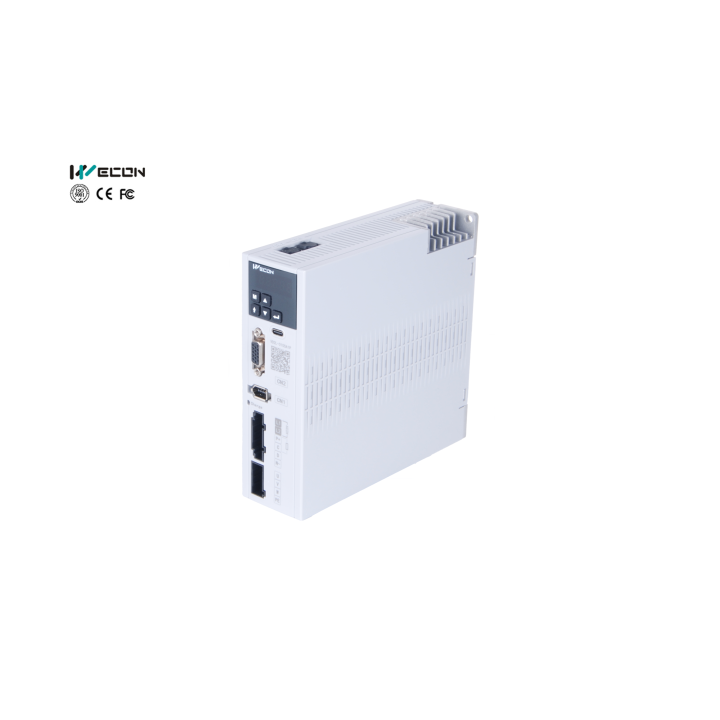

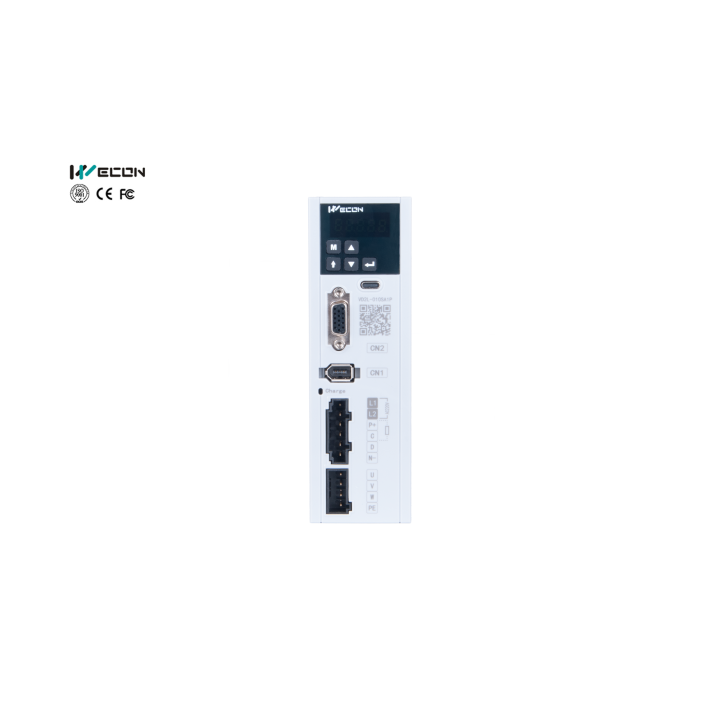

VD2L-010SA1P

Name: VD2L-010SA1P
Brand: WECON
SKU: VD2L-010SA1P

WECON

Pamata impulsu tipa servopiedziņa, paredzēta vispārējiem pozicionēšanas vadības pielietojumiem.

Viegls un vienkāršots dizains, lai ietaupītu uzstādīšanas vietu.

Atbalstītā motora jauda: (0.2-0.4)kW; Ieejas spriegums: 220V; Maksimālā izejas strāva: 10A.

Modelis: VD2L-010SA1P

Sērija: VD2L sērija

Produkts: WECON VD2L kompakta impulsu tipa servo piedziņa

Ieejas spriegums: 220 V

Maksimālā izejas strāva: 10 A

Barošanas spriegums: 220 V

Vadības metode: IGBT PWM sinusoidālas strāvas vadības piedziņa

Enkoders: 17 bitu / 23 bitu absolūtais enkoders

Vadības signālu ieejas: 4DI

Vadības signālu izejas: 4DO

Analogās ieejas: 2AI

Impulsu frekvences dalījuma izeja: Atbalstīts

Impulsu signāla ieeja: Atvērtā kolektora vai diferenciāla ieeja

Impulsu atgriezeniskā saite: ABZ diferenciāla izeja vai impulss+virziens

Iekšējā komanda: 8 segmentu iekšējā ātruma komanda, 16 segmentu iekšējā pozīcijas komanda

Komunikācija: MODBUS RS485 un Type-C (SCTool)

Bremzēšanas rezistors: Ārējais (bez iebūvēta rezistora)

Dinamiskā bremzēšana: Nē

Automātiskā noskaņošana: Automātiska slodzes inerces noteikšana

Paplašinātie vadības algoritmi: Nav atbalstīts

Parametru pārvaldība: Atbalstīts partijas parametru imports/eksports

Vibrāciju slāpēšana: Atbalstīta mehānisko vibrāciju slāpēšana

Aizsardzība: Pārspriegums, zemspriegums, pārstrāva, pātrums, pārslodze, pārkaršana, enkodera kļūme, pārmērīga pozīcijas novirze, griezes/ātruma ierobežojums

Saderīgie servodzinēji: WD60M-02030S-A1F, WD60M-02030S-A1F-L, WD60M-02030S-C1F-L, WD60M-02030S-D2F-L, WD60M-04030S-A1F, WD60M-04030S-A1F-L, WD60M-04030S-C1F, WD60M-04030S-C1F-L, WD60M-04030S-C1F-L2, WD60M-04030S-D2F, WD60M-04030S-D2F-L

Zīmols
Norāde

VD2L-010SA1P

Sērija

VD2L sērija
Modelis

VD2L-010SA1P
Digitālās ieejas (kanāli)

4
Analogās ieejas (kanāli)

2
Produkta tips

WECON VD2L kompakta impulsu tipa servo piedziņa
Ieejas spriegums (V)

220
Maksimālā izejas strāva (A)

10
Barošanas spriegums (V)

220
Vadības metode

IGBT PWM sinusoidālas strāvas vadības piedziņa
Enkoders

17 bitu / 23 bitu absolūtais enkoders
Digitālās izejas (kanāli)

4
Impulsu frekvences dalījuma izeja

Atbalstīts
Impulsu signāla ieeja

Atvērtā kolektora vai diferenciāla ieeja
Impulsu atgriezeniskā saite

ABZ diferenciāla izeja vai impulss+virziens
Iekšējā komanda

8 segmentu iekšējā ātruma komanda, 16 segmentu iekšējā pozīcijas komanda
Komunikācija

MODBUS RS485 un Type-C (SCTool)
Bremzēšanas rezistors

Ārējais (bez iebūvēta rezistora)
Dinamiskā bremzēšana

Nē
Automātiskā noskaņošana

Automātiska slodzes inerces noteikšana
Paplašinātie vadības algoritmi

Nav atbalstīts
Parametru pārvaldība

Atbalstīts partijas parametru imports/eksports
Vibrāciju slāpēšana

Atbalstīta mehānisko vibrāciju slāpēšana
Aizsardzība

Pārspriegums, zemspriegums, pārstrāva, pātrums, pārslodze, pārkaršana, enkodera kļūme, pārmērīga pozīcijas novirze, griezes/ātruma ierobežojums
Saderigi kabeli

P-Z4-R4M-*MX4,P-O2-R2M-3MX2-D,P-Z4-MC4S-*MX4,P-Z4O2-MC6S-*MX6,P-Z4-MC4H-*MX4,P-Z4O2-MC6H-*MX6,P-Z4-H28J4M-*MX4,P-Z4-18A6-*MX4,P-Z4O2-18A6-*MX6
Saderigi enkodera kabeli

E-J1394-R9M-*MX5-A,E-J1394-R9M-*MX7-A1,E-J1394-MC7S-*MX5-A,E-J1394-MC7S-*MX7-A1,E-J1394-MC7P-*MX5-A,E-J1394-MC7P-*MX7-A1,E-J1394-H28K7M-*MX5-A,E-J1394-H28K7M-*MX7-A1,E-J1394-CM10-*MX5-A,E-J1394-CM10-*MX7-A1
