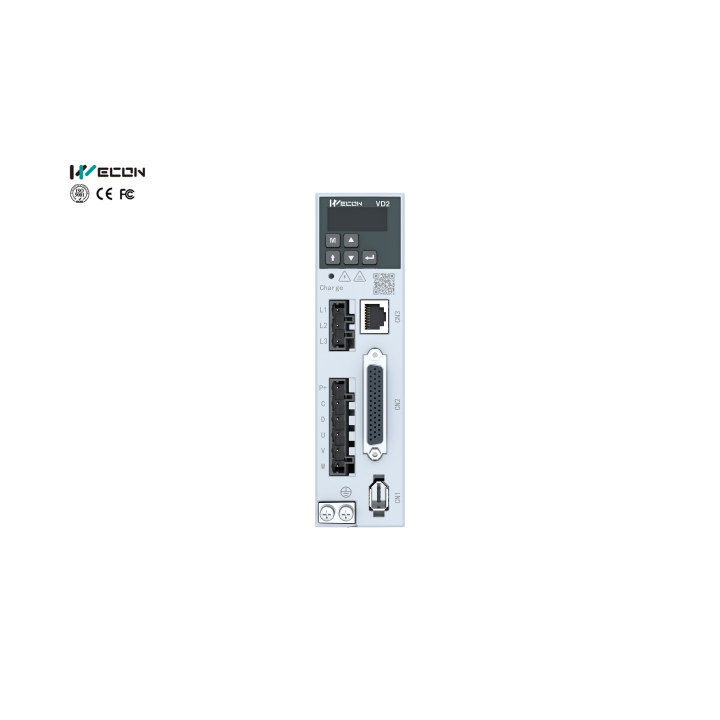

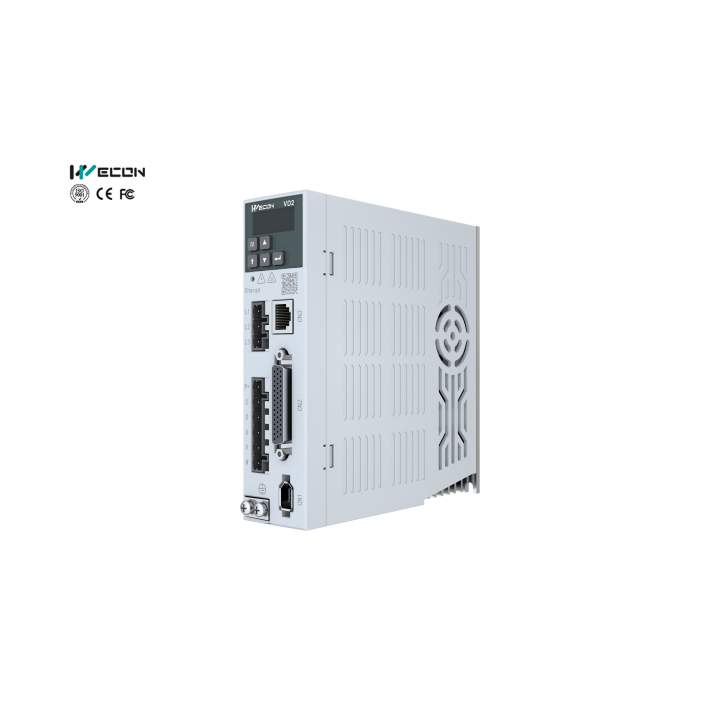

VD2-010SA1R

Name: VD2-010SA1R
Brand: WECON
SKU: VD2-010SA1R

WECON

Pamata impulsu tipa servopiedziņa, paredzēta vispārējiem pozicionēšanas vadības pielietojumiem.

Viegls un vienkāršots dizains, lai ietaupītu uzstādīšanas vietu.

Atbalstītā motora jauda: (0.2-0.4)kW; Ieejas spriegums: 220V; Maksimālā izejas strāva: 10A.

Modelis: VD2-010SA1R

Sērija: VD2 (A tips)

Produkts: WECON VD2 A tipa servo piedziņa

Ieejas spriegums: 220 V

Maksimālā izejas strāva: 10 A

Barošanas spriegums: 220 V

Vadības metode: IGBT PWM sinusoidālas strāvas vadības piedziņa

Enkoders: 2500 līniju inkrementālais enkoders, 17 bitu/23 bitu absolūtais enkoders

Vadības signālu ieejas: 8DI

Vadības signālu izejas: 4DO

Analogās ieejas: 2AI

Impulsu frekvences dalījuma izeja: Nav norādīts

Impulsu signāla ieeja: Atvērtā kolektora vai diferenciāla ieeja

Impulsu atgriezeniskā saite: ABZ diferenciāla izeja

Iekšējā komanda: 8 segmentu iekšējā ātruma komanda, 16 segmentu iekšējā pozīcijas komanda

Komunikācija: MODBUS RS485 vai MODBUS RS422 (SCTool)

Bremzēšanas rezistors: Ārējais (bez iebūvēta rezistora)

Dinamiskā bremzēšana: Nav

Automātiskā noskaņošana: Automātiska slodzes inerces noteikšana, automātiska stingrības pašnoskaņošana (SCTool)

Paplašinātie vadības algoritmi: Atbalstīts

Parametru pārvaldība: Atbalstīts partijas parametru imports/eksports

Vibrāciju slāpēšana: Atbalstīta mehānisko vibrāciju slāpēšana

Aizsardzība: Pārspriegums, zemspriegums, pārstrāva, pātrums, pārslodze, pārkaršana, enkodera kļūme, pārmērīga pozīcijas novirze, griezes/ātruma ierobežojums

Piezīmes: R variants: ārējā PID atbalsts

Saderīgie servodzinēji: WD60M-02030S-A1F, WD60M-02030S-A1F-L, WD60M-02030S-C1F-L, WD60M-02030S-D2F-L, WD60M-04030S-A1F, WD60M-04030S-A1F-L, WD60M-04030S-C1F, WD60M-04030S-C1F-L, WD60M-04030S-C1F-L2, WD60M-04030S-D2F, WD60M-04030S-D2F-L

Zīmols
Norāde

VD2-010SA1R

Sērija

VD2 (A tips)
Modelis

VD2-010SA1R
Digitālās ieejas (kanāli)

8
Analogās ieejas (kanāli)

2
Produkta tips

WECON VD2 A tipa servo piedziņa
Ieejas spriegums (V)

220
Maksimālā izejas strāva (A)

10
Barošanas spriegums (V)

220
Vadības metode

IGBT PWM sinusoidālas strāvas vadības piedziņa
Enkoders

2500 līniju inkrementālais enkoders, 17 bitu/23 bitu absolūtais enkoders
Digitālās izejas (kanāli)

4
Impulsu frekvences dalījuma izeja

Nav norādīts
Impulsu signāla ieeja

Atvērtā kolektora vai diferenciāla ieeja
Impulsu atgriezeniskā saite

ABZ diferenciāla izeja
Iekšējā komanda

8 segmentu iekšējā ātruma komanda, 16 segmentu iekšējā pozīcijas komanda
Komunikācija

MODBUS RS485 vai MODBUS RS422 (SCTool)
Bremzēšanas rezistors

Ārējais (bez iebūvēta rezistora)
Dinamiskā bremzēšana

Nav
Automātiskā noskaņošana

Automātiska slodzes inerces noteikšana, automātiska stingrības pašnoskaņošana (SCTool)
Paplašinātie vadības algoritmi

Atbalstīts
Parametru pārvaldība

Atbalstīts partijas parametru imports/eksports
Vibrāciju slāpēšana

Atbalstīta mehānisko vibrāciju slāpēšana
Aizsardzība

Pārspriegums, zemspriegums, pārstrāva, pātrums, pārslodze, pārkaršana, enkodera kļūme, pārmērīga pozīcijas novirze, griezes/ātruma ierobežojums
Piezīmes

R variants: ārējā PID atbalsts
Saderigi kabeli

P-Z3O1-R4M-*MX4,P-O2-R2M-3MX2-D,P-Z3O1-MC4S-*MX4,P-Z3O3-MC6S-*MX6,P-Z3O1-MC4H-*MX4,P-Z3O3-MC6H-*MX6,P-Z3O1-H28J4M-*MX4,P-Z3O1-18A6-*MX4,P-Z3O3-18A6-*MX6
Saderigi enkodera kabeli

E-J1394-R9M-*MX5-A,E-J1394-R9M-*MX7-A1,E-J1394-MC7S-*MX5-A,E-J1394-MC7S-*MX7-A1,E-J1394-MC7P-*MX5-A,E-J1394-MC7P-*MX7-A1,E-J1394-H28K7M-*MX5-A,E-J1394-H28K7M-*MX7-A1,E-J1394-CM10-*MX5-A,E-J1394-CM10-*MX7-A1
